在SMT贴片加工中，选择合适的元器件封装至关重要。元器件分销商通常提供各种封装形式的元器件，以适应不同的需求和贴装装载偏好。这些封装包括批量数据、托盘数据、托盘、管材和批次，每种都有其独特的优势，但如何选择最适合您工作的封装类型可能是一个挑战。

1. 面板数据和批量数据

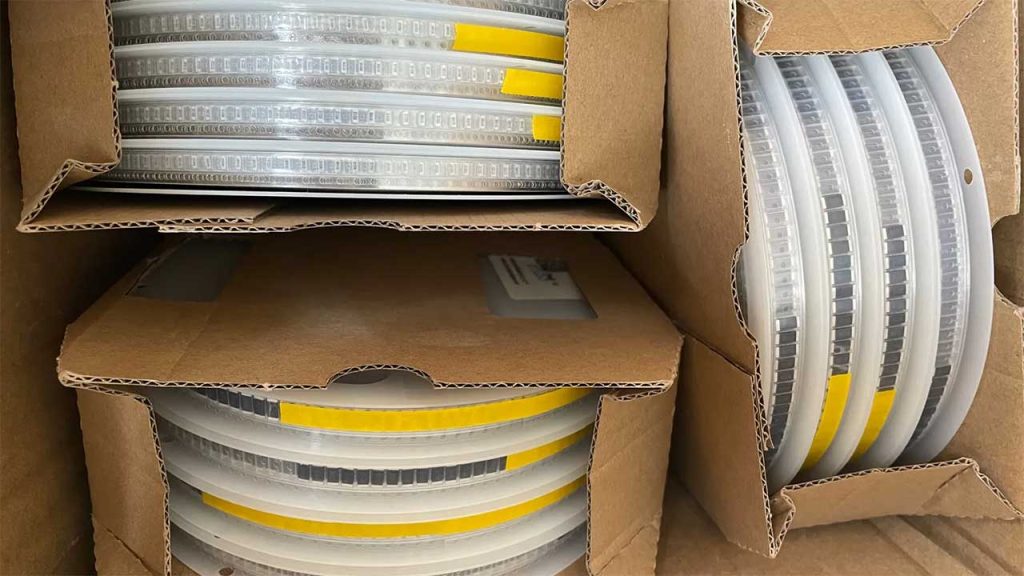

散装物料通常以卷带的形式运送，这个卷带通过携带零部件（通常是小型集成电路）的带输送到拣选机。然而，主要区别在于卷带的长度。 切割胶带以小片胶带的形式提供零部件，而光盘包装材料则长而连续，包裹在光盘包装材料中。

虽然最终的选择取决于要组装的电路板类型，但在大多数情况下，托盘数据更好，也更常见。

卷带的最大优势是节省时间。不需要加载20条单独的磁带，操作员只需将卷带加载到送料器中即可连续送入。此外，质量标准要求操作员在每次将新组件装入机器时通知质量控制（QC）人员。从经济学的角度来看，这是浪费。

SMT托盘信息还可以帮助操作员避免卡纸问题。切割的胶带有时会卡在进纸器中，而滚筒的各个部位往往可以避免卡纸。然而，当电路板只需要少数特定类型的元件时，切割胶带是绝对必要的。因此，在采购阶段考虑到这一点非常重要。

2. 其他普通包装

虽然切带和卷带包装通常是最常用的，但还有其他类型的包装可供选择。以下是另外两个包装选项的简要介绍，以帮助您在特定生产线上做出明智的包装决策。

3. 托盘信息

托盘通常用于较大的表面贴装机架，例如QFN和BGA。托盘需要更少的磨损，因为更大的部件通常更昂贵。虽然运输零件时通常使用较少的零部件，但在使用管道时提供更多保护。

在购买SMT贴片资料时，记住重要的一点是，优质的板需要优质的数据。此外，购买数据时还需要注意数据的包装方式。

射频PCB设计中的微带传输线

迄今为止，微带传输线仍然是射频和微波设计中最常用的传输线结构。然而，随着数字和混合技术设计速度和密度的提高，微带线的应用逐渐减少。

结构

微带传输线由宽度为W、厚度为t的导体（通常是铜）组成。导体布线在接地平面上，这个平面通常比传输线本身更宽，并由厚度为H的电介质隔开。最佳做法是确保接地参考平面在表面微带路径的两侧至少延伸3H。

优点

• 从历史上看，微带线的主要优势可能是能够仅使用两层板，所有元件都安装在一侧。这简化了制造和组装过程，是成本最低的射频电路板解决方案。由于所有连接和组件都在同一表面上，因此连接时无需使用通孔。除了成本因素，这也是理想的，因为使用通孔不会增加电容或电感。
• 对于相同的阻抗，微带线通常比带状线更宽。由于制造中的蚀刻公差是一个绝对值，因此更容易更严格地控制走线的特性阻抗。如果轨道宽度为20密耳并且通过过度蚀刻将宽度减少1密耳，这是一个非常小的百分比变化。例如，在FR408数据中，介电常数为3.8，比地面高20密耳和高11.5密耳的微带走线将产生大约50.8欧姆。如果该轨迹减少到19密耳，特性阻抗将约为52.6欧姆，特性阻抗将增加3.6%。同样的数据，5mil带状线上下接地6mil，会产生50.35欧姆左右，但1mil减到4mil时，特性阻抗约为56.1欧姆，增加了11.5%。有些设计完成后，并没有规定最终走线的特性阻抗，而是规定了最终的宽度。在相同的过蚀刻方案中，减少100万密耳的500万条迹线将使最终迹线宽度减少20%，而减少100万密耳的20密耳将使宽度减少5%。

缺点

• 由于微带传输线通常很宽并且布在电路板表面上，这意味着可用于放置元件的表面积将减少。这使得微带线对于几乎总是具有空间价值的高密度混合技术设计几乎无用。
• 微带传输线会产生更多的辐射，这将是产品整体辐射EMI的主要贡献者。
• 随着微带辐射的增加，串扰成为一个问题。需要增加与其他电路元件的间距，这将降低可用的布线密度。
• 微带线设计通常需要一个外部掩模，这会增加成本和复杂性。很多产品的驱动力越来越小。这意味着掩膜层会更靠近电路板表面，这会增加传输线各组织长度的电容，从而改变其阻抗。在选择使用微带传输线和导出阻抗模型时要仔细考虑。如果走线需要穿过面罩外壁，则可能需要将传输线宽度更改一小段距离，通常是通过一个“隧道”，它通常比面罩顶部更靠近面板表面。
• 微带线的特性阻抗可能会受到阻焊剂或其他表面涂层的影响。从一个制造商到另一个SMT制造商，甚至从同一供应商的一个董事会到另一个供应商，这些涂层的应用可能非常不一致，因此， 这些涂层对表面微带线阻抗的影响尚不清楚。

正确选择SMT元件封装类型是确保制造和装配过程的关键部分。无论是选择面板数据还是托盘数据，还是决定使用微带传输线还是其他传输线类型，都需要深思熟虑，以满足您的特定需求和项目的要求。

---

常见问题解答

1. 什么是SMT贴片加工的散装物料？

SMT贴片加工的散装物料通常以卷带的形式提供，其中包含小型集成电路等元件，这些元件在拣选机上进行选择和贴装。

2. SMT贴片加工中，为什么卷带数据常常更受欢迎？

卷带数据更受欢迎，因为它们可以提高生产效率，节省时间，减少卡纸问题，并遵守质量标准。

3. 什么是微带传输线在射频设计中的应用？

微带传输线是射频和微波设计中最常用的传输线结构之一，具有成本低、简化制造和组装等优点。然而，它也有一些限制，如不适用于高密度混合技术设计。

4. 微带传输线的特性阻抗会受到哪些因素的影响？

微带传输线的特性阻抗可能会受到阻焊剂或其他表面涂层的影响，这些因素在不同制造商或供应商之间可能存在差异。

5. 在SMT贴片加工中，选择合适的元件封装有多重要？

选择合适的元件封装对于确保制造和装配过程的成功非常重要。不同的封装类型适用于不同的需求和项目，因此需要谨慎选择。
