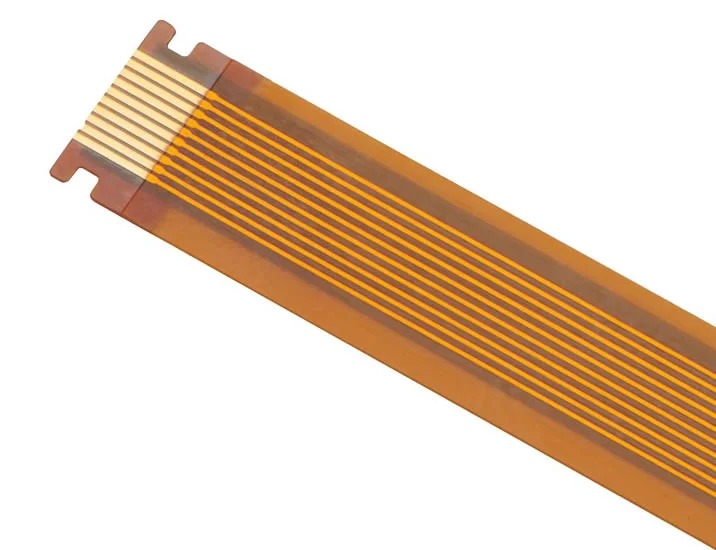

随着快速发展的电子领域,柔性印刷电路(FPC)在新领域的应用越来越广泛。这催生了FPC制造技术的迅速发展,以满足对FPC产品结构、功能和性能的不断提高的需求。
本文将深入研究FPC制造技术的发展,以及对柔性覆铜(FCCL)提出的更高性能要求。

FPC的广泛应用
- IC基板的应用:FPC在IC基板中得到广泛应用,不仅出现在直接安装在单芯片上的CSP和COF中,还出现在由多颗IC组成的SIP中。这种应用使FPC成为柔性基板的理想选择。
- FPC多层板和软硬结合板:多层FPC和软硬结合板的发展迅猛,为电子产品提供了更大的设计灵活性和性能。
- 电路图形微细化:FPC电路图形的微细化使得在有限的空间内实现更多的电子元件,为产品设计带来了全新的可能性。
- 柔性基板嵌入式元器件:新的嵌入式元器件开发成果推动了FPC的进一步应用,提高了系统的整体性能。
- 适应无卤无铅FPC:环保要求促使FPC行业向无卤无铅方向发展,以满足更加严格的法规和标准。
- 高信号传输速度:随着电子领域中信号传输速度的提高,柔性基板的组成也在朝着适应高信号传输速度的方向不断发展。
高密度FPC制造
随着FPC应用领域的不断扩大,对高密度FPC的需求也与日俱增。以下是高密度FPC制造方面的一些关键趋势:
- 导体间距的缩小:高密度FPC要求导体间距更小,从100um缩小到50um以下,甚至更小。
- 通孔的微小化:通孔(TH)的孔径从300um减小到小于100um,甚至已经设计制造出50um的IVH直径。
- 细化线宽和线距:线宽和线距的细化要求使用更薄的FCCL材料,特别是要减至25um以下的绝缘层PI膜厚度。
- 薄铜箔的使用:高密度FPC制造中,导体层的铜箔也更薄,从35um减小到17.5um、12um、9um,甚至5um。
这些趋势使得高密度FPC制造变得更加复杂,需要解决材料易折断和损坏等问题,因此需要改进工艺和设备。
弯曲性能提高
新型液晶显示器和高像素数码相机的发展要求线材细度和线数提高,这对FPC的弯曲性能提出了更高要求。
双面FPC的弯曲性一般低于单面FPC,因此需要在FCCL的组成中使用特殊基材来解决这一挑战。
高温和高弯曲特性
在车载导航系统等应用中,FPC在更严酷的温度条件下工作。高温环境和高弯曲特性的需求使得高温下的柔韧性成为一项关键指标。
高温下,FPC必须保持稳定的性能,不受温度变化的影响,以确保整机的可靠性。
柔性板与材料治理术语口径
把柔性板与材料治理相关的名称按概念归类并统一,比各自沿用习惯叫法更利于评审对齐,规范说明可参照EMI设计规范与控制原则。
同一术语在设计、采购、生产与检验环节常带不同默认假设,不预先对齐就容易出现各方都正确却互相矛盾的结论。建议建立术语对照表,注明适用对象、依据文件版本与确认职能,作废名称单独留档。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 按概念归类并统一命名。
- 不同环节默认假设有别。
- 对照表注明依据与职能。
- 作废名称单独留档。
- 口径一致才有可比性。
- 本文不给操作条件。
依据文件与版本治理
同一名称的作业或检验文件在不同版本下要求可能不同,按名称而非版本执行就会失去可比性,标准汇编可参照常用印制电路板IPC标准。
建议把文件编号、版本号、生效日期与批准人一并留档,并限制再分发权限;现场只保留当前有效版本,作废版本单独封存。适用标准、客户规范与内部作业文件属于不同层级,冲突时的优先顺序宜在合同或技术协议中事先写明。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 名称相同版本可能异。
- 编号版本日期批准人同记。
- 现场只留当前有效版。
- 标准客户内部件分层。
- 优先顺序事先约定。
- 结论不随引用方变。
供应商数据表与责任界面
柔性板与材料治理相关的性能与安全信息应来自供应商提供的受控资料,而不是口头经验或外观印象,法规科普可参照什么是RoHS。
建议记录资料名称、版本、生效日期、提供职能与批准人,并与采购规格、验收依据互相引用;资料更新或供应方变更时,由授权职能评估影响范围并触发复评。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 信息来自受控资料。
- 名称版本日期批准人同记。
- 与采购规格验收互引。
- 资料更新触发复评。
- 以数据表与法规为准。
- 本文不给使用条件。
安全环保与适用法规
与柔性板与材料治理相关的现场义务,应按适用法规与当地监管要求单独核实,不能沿用外部经验,标准解读可参照全面了解常用的印制电路板标准。
建议建立适用法规清单,记录法规名称、版本、生效日期、责任职能与复核节点,并把合规结论与采购、交付文件互相引用。职业防护、废弃物处置与信息披露等事项以现场受控文件、供应商数据表与当地法规为准,并由具备相应资质的人员复核后留档。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 法规清单单独维护。
- 版本日期与职能写明。
- 合规结论与采购互引。
- 防护以现场文件为准。
- 资质人员复核留档。
- 本文不给操作条件。
人员授权与岗位资质
接触受控资料、作出柔性板与材料治理相关结论或签核记录的人员应有明确授权,可靠性说明可参照PCB可靠性设计DfR原则与应用。
建议维护授权名单,记录岗位、授权范围、生效日期、批准职能与复核节点,作废授权单独标识;人员调岗或项目结束时及时回收权限。涉及安全与法规解释的事项由具备相应职能的人员处理,本文不提供任何资质认定方法、培训内容或判定阈值。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 授权名单按岗位维护。
- 范围日期批准职能同记。
- 调岗结束及时回收权限。
- 作废授权单独标识。
- 安全解释由授权职能出。
- 本文不给判定阈值。
记录字段与证据链
柔性板与材料治理相关记录的价值在于可追溯,字段宜落在管理信息上,材料科普可参照PCB板材科普。
建议记录覆盖发现时间、发现环节、样件标识、依据文件版本、执行与复核岗位、结论类别、异常单编号与处置状态,并与批次、工单和报告编号关联;处置结论由授权职能书面确认,接收方回执归档。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 字段落在可追溯信息上。
- 发现时间与样件同记。
- 依据版本与岗位并留。
- 处置由授权职能确认。
- 回执与复评结论互引。
- 本文不给处置步骤。
评审记录与结论可追溯
柔性板与材料治理相关评审的价值在于留下可追溯的结论,而不只是当场达成口头一致。
建议评审记录覆盖议题、参与职能、依据文件版本、结论、遗留事项与关闭状态,并与术语对照表、记录台账互相引用。对未达成一致的条目,应写明责任人与复评节点,避免问题在下一轮交付中以新面貌重复出现;相关记录按项目与版本归档,作废结论单独标识。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 评审留下可追溯结论。
- 议题职能依据同记。
- 结论与遗留事项并列。
- 未决条目写责任与节点。
- 多份清单互相引用。
- 作废结论单独标识。
外协方与供应商协议
把外协方、供应商与内部职能在柔性板与材料治理上的责任界面写清楚,才不会出现无人确认的空档,管理规范可参照5G PCB的管理规范。
建议在协议中写明交付范围、随货合规资料、偏离通报方式、禁止事项与违约处置原则,并要求对方对资料版本变化给出书面通知。任何超出约定范围的交付由授权职能书面确认后方可接收;来源不明的资料不纳入受控文件体系,也不作为验收依据。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 责任界面写进协议。
- 交付范围与合规资料明确。
- 偏离通报方式要约定。
- 资料变化需书面通知。
- 越权交付需授权确认。
- 来源不明不入受控。
例外情形与豁免审批
现场条件受限时,柔性板与材料治理相关的既有规则总有例外,关键是把例外变成可核对的书面结论。
建议建立豁免记录,覆盖申请原因、涉及范围、影响范围、替代依据、批准职能与复评节点,并与评审记录互相引用。豁免不等于永久放行,后续资料版本、供应商或依据文件变更时应重新判断历史结论是否仍适用。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 受限时例外难免。
- 例外要变成书面结论。
- 记录原因范围与依据。
- 批准职能与复评节点写明。
- 与评审记录互相引用。
- 不给替代条件数值。
变更触发条件与复评范围
资料版本、供应商、适用法规或依据文件任一项变化,柔性板与材料治理相关结论都宜触发一轮有针对性的复评。
复评的价值在于确认历史结论是否仍然适用,而不是把全部记录重做一遍。建议把变更事项、影响范围、复评结论与恢复条件关联留档,并与原评审记录、异常单互相引用;对跨部门项目,由授权职能统一判断复评深度,避免同一项目并行存在两套依据。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 任一项变化即触发复评。
- 确认历史结论是否适用。
- 影响范围与结论同留。
- 恢复条件写清楚。
- 与异常单互相引用。
- 避免两套依据并行。
治理维度对照
把柔性板与材料治理的关注对象、依据来源与记录载体并列,有助于在审核时快速定位需要补齐的制度或记录缺口。下表仅为定性归类,不代替评审或签核结论。
表中不给出任何配方、温度、时间、压力、数量或判定数值,实际结论应以供应商数据表、现场作业文件、适用标准、合同与当地法规共同确认,并由具备相应职能的人员复核后留档。表格的作用是保证管理不漏项,而非替代任何一轮实际审查或验证。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。
| 关注对象 | 依据来源 | 记录载体 |
|---|---|---|
| 术语与版本 | 规范与文件 | 对照表与版本台账 |
| 资料与法规 | 数据表与清单 | 来源台账与法规清单 |
| 授权与记录 | 岗位与上报 | 授权名单与记录台账 |
| 评审与变更 | 复评与签核 | 评审记录与复评结论 |

- 表格用于审核初筛。
- 只是定性归类。
- 不代替实际验证。
- 不提供任何数值。
- 文件与法规为准。
- 复核结论需留档。
客户审核与交付核对清单
建议逐项核对柔性板与材料治理相关的术语口径、依据版本、供应商资料、法规清单、人员授权、记录台账、评审记录、外协责任、豁免审批与复评结论,焊接标准可参照PCBA焊接标准。
清单应保留每轮的核对结论与差异描述,作为制度修订依据。这样管理从「被问到才补记录」推进到「依据明确、责任清晰、过程可追溯」,也能在客户审核或内部追溯时快速定位到具体环节。对跨部门项目,建议把同一份清单作为三方共用的交付基线并注明生效版本。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。

- 口径版本与资料逐项过。
- 法规授权与记录不漏核。
- 评审外协豁免同核对。
- 复评结论要关联。
- 差异描述回写制度。
- 三方共用一份基线。
柔性板与材料治理合规管理常见问题解答
1. 为什么相关名称要先统一口径?
因为同一术语在设计、采购、生产与检验环节常带不同默认假设,不预先对齐就容易出现各方都正确却互相矛盾的结论。建议建立术语对照表,注明适用对象、依据文件版本与确认职能,作废名称单独留档。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。
2. 资料与信息为什么要以受控版本为准?
因为同一名称的文件在不同版本下要求可能不同,按名称引用会失去可比性。建议记录编号、版本号、生效日期与批准人,作废版本单独封存;适用标准、客户规范与内部文件的优先顺序宜在合同中事先写明。
3. 安全环保义务应如何落到文件上?
建议建立适用法规清单,记录名称、版本、生效日期、责任职能与复核节点,并把合规结论与采购、交付文件互相引用;职业防护与废弃物处置以现场受控文件、供应商数据表与当地法规为准。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。
4. 人员授权名单应包含哪些信息?
建议覆盖岗位、授权范围、生效日期、批准职能与复核节点,作废授权单独标识;人员调岗或项目结束时及时回收权限。涉及安全与法规解释的事项由具备相应职能的人员处理,本页不提供任何资质认定方法或判定阈值。
5. 记录台账应包含哪些字段?
宜覆盖发现时间、发现环节、样件标识、依据文件版本、执行与复核岗位、结论类别、异常单编号与处置状态,并与批次、工单和报告编号关联。字段应落在可追溯信息上,而不是记录任何可复用的条件。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。
6. 什么情况下应触发复评?
资料版本、供应商、适用法规或依据文件任一项变化,都宜触发一轮有针对性的复评,确认历史结论是否仍然适用。建议把变更事项、影响范围、复评结论与恢复条件关联留档,避免同一项目并行存在两套依据。
7. 外协责任界面为什么要写进协议?
因为口头约定无法在换版或人员变动后追溯。建议写明交付范围、随货合规资料、偏离通报方式与禁止事项,并要求对方对资料版本变化给出书面通知;来源不明的资料不纳入受控文件体系。
8. 客户审核前的交付核对清单应包含什么?
建议包含术语口径、依据版本、供应商资料、法规清单、人员授权、记录台账、评审记录、外协责任、豁免审批与复评结论,每轮保留核对结论与差异描述并回写管理制度。本页不提供任何弯折半径、材料厚度、覆盖膜参数或加工步骤,原文已有的描述一字不删。
无卤素和高Tg
环保意识的增强催生了无卤素FCC产品的发展,但其难度更大,需要应对柔韧性、耐热性等性能方面的挑战。
同时,高Tg(玻璃化转变温度)FPC基板材料的需求逐渐增加,主要原因包括高温环境下的工作要求和高密度安装。
FPC制造技术的发展不断推动着电子领域的进步,提供了更多创新和设计灵活性的机会。
这些发展趋势对FCCL材料提出了更高、更新的性能要求,涵盖了高密度、高柔韧性、高耐热性、高尺寸稳定性、低吸湿性和无卤素等性能指标。
常见问题
Q1:什么是FCCL?
FCCL是柔性覆铜,是FPC的重要组成材料,用于制造
FPC(柔性印刷电路)的导体层。它具有优异的导电性和柔韧性,适用于多种电子应用中。
Q2:为什么高密度FPC制造如此重要?
高密度FPC制造对于满足现代电子产品对更小、更轻、更高性能的需求至关重要。它使得在有限的空间内容纳更多的电子元件成为可能,为创新提供了更多机会。
Q3:为什么弯曲性能如此重要?
柔性电子产品需要在使用中弯曲,所以弯曲性能对产品的可靠性至关重要。高弯曲性能意味着产品更耐用,更适合各种应用。
Q4:什么是Tg(玻璃化转变温度)?
Tg是材料的玻璃化转变温度,是指材料在升温时由固态变为玻璃态的温度。对于FPC,高Tg材料更适合在高温环境下工作,具有更好的稳定性。
Q5:为什么无卤素重要?
无卤素材料更环保,符合现代环保法规的要求。它们有助于减少危险物质的使用,降低环境和健康风险。
