PCB(印刷电路板)制造商、PCB设计师和PCBA(PCB组装)服务提供商常常面临一个重要问题:如何存储高频PCB以及它们的保质期要求是多少?
这些复杂的电子元件的存储和保持对于维持它们的质量和性能至关重要。在这个全面指南中,我们将探讨真空包装的重要性、存储方法以及高频PCB的保质期。
文章目录
为什么高频PCB需要真空包装?
高频PCB是一种专门设计用于电磁频率超过1GHz的电路板。这些应用要求严格遵守制造和存储规范,因为它们的功能至关重要。真空包装的必要性源自需要保护这些PCB免受可能损害其完整性的环境因素的需求。
防止氧化
有效的真空包装可以防止PCB表面,包括金覆盖层、焊盘层和焊盘部位的氧化。氧化会显著影响焊接过程和整体生产质量。真空密封确保一个不含氧气的受控氛围,这对于保持PCB的性能至关重要。
如何存储高频PCB
高频PCB的存储与传统存储方法不同,因为它们对湿气和其他环境因素非常敏感。让我们深入探讨最佳的存储方法。
使用气泡膜和防潮珠

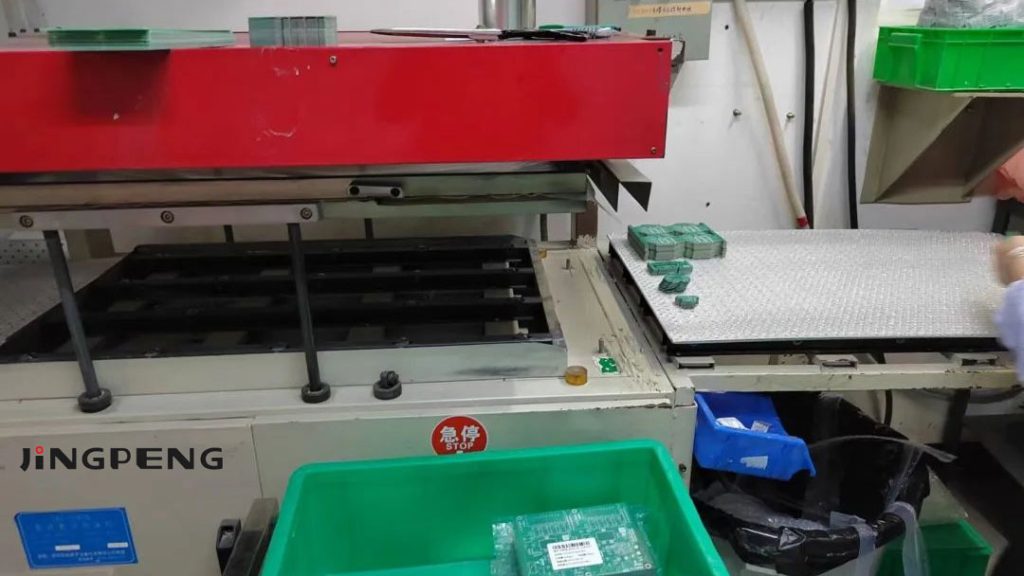

首先,高频PCB的真空密封是至关重要的,确保密封性。在包装时,需要在箱子的侧面围上一层气泡膜。气泡膜对水分的吸收能力出色,起到了良好的防潮作用。此外,防潮珠也是不可或缺的。这些小珠子有助于保持箱内的干燥环境。
贴上标签和分类排放
在包装后,必须对PCB进行分类排放,并贴上标签。这有助于在需要时快速找到所需的PCB,减少不必要的麻烦。
选择适当的存储条件
密封后的箱子应存放在干燥通风的地方,远离墙壁和地面,避免阳光直射。库房温度最好控制在23±3℃和55±10%的相对湿度。
在这些条件下,经过沉金、电积、喷锡、镀银等表面处理的高频PCB板保质期可以存放6个月,经过沉银、沉锡、OSP等表面处理的PCB保质期可以存放3个月。
三防漆的使用
对于长时间不使用的高频PCB,线路板制造商应在其表面刷上一层三防漆,以防潮、防尘和防氧化。这样,PCB的储存寿命将增加到9个月。
高频PCB制作的具体要求
高频PCB的制作有一系列具体要求,以满足其特殊应用的需要。以下是一些关键要求:
传输线转角采用45°角
在高频PCB设计中,传输线的转角应采用45°角,以减少回波损耗。这有助于确保信号传输的质量。
严格控制介电常数
高频PCB需要使用高性能介质电路板,其介电常数必须受到严格的层数控制。这有助于有效模拟绝缘材料与相邻布线之间的电磁场。
高精度蚀刻生产
在高频PCB的制作中,蚀刻工艺需要高精度。线宽的总误差通常指定为+/-0.0007英寸。管理布线和涂层表面的几何形状非常重要,以解决与微波频率相关的集肤效应问题。
表面贴装的SMD元器件
在高频环境下,最好使用表面贴装的SMD(表面贴装器件)元器件,以避免使用带引线的元器件。
信号过孔的处理
对于信号过孔,应避免在敏感板上使用通孔加工(PTH)工艺,因为这会在过孔处产生引线电感。应使用盲孔或背钻工艺。
丰富的接地层
高频PCB应提供丰富的接地层,以防止三维电磁场对电路板的影响。
无电解镀镍或浸金工艺
应选用无电解镀镍或浸金工艺,而不采用喷锡法。这种电镀方法可以提供更好的集肤效应,有助于减少环境污染。
阻焊层的使用
阻焊层可以防止锡膏的流动。通常情况下,阻焊层用作阻焊层,以确保焊接的质量和一致性。
常见问题与解答
Q1:高频PCB为什么需要真空包装?
A1:高频PCB需要真空包装,以防止氧化,保护表面处理和焊接质量。
Q2:高频PCB应如何存储?
A2:高频PCB应存放在干燥通风的地方,避免阳光直射,控制温湿度。
Q3:高频PCB的制作有哪些具体要求?
A3:高频PCB制作要求包括传输线转角、介电常数控制、高精度蚀刻、表面贴装SMD元器件、信号过孔处理、丰富的接地层和特定的电镀工艺。
高频PCB的制作、存储和保质期要求是复杂而重要的领域,需要严格的管理和操作。遵循适当的方法和标准将确保高频PCB的性能和可靠性。
为了获得高质量的高频PCB,PCB制造商、PCB设计师和PCBA制造商都必须密切合作,并严格遵循最佳实践。
