过孔VIA”Vertical Interconnect Access”是多层PCB的重要组成部分之一，它在电子设备的设计和制造中扮演着关键的角色。本文将深入探讨过孔的结构、分类以及设计建议，特别关注孔径比对过孔性能和成本的影响。
过孔的结构
一个过孔由三个主要部分组成：钻孔（drill hole）、焊盘区和POWER层隔离区。钻孔位于中间，用于联通电路板的不同层级铜箔，确保信号和电力的传输。焊盘区是钻孔周围的区域，用于焊接和连接元件。POWER层隔离区用于阻隔不同电源层之间的干扰。

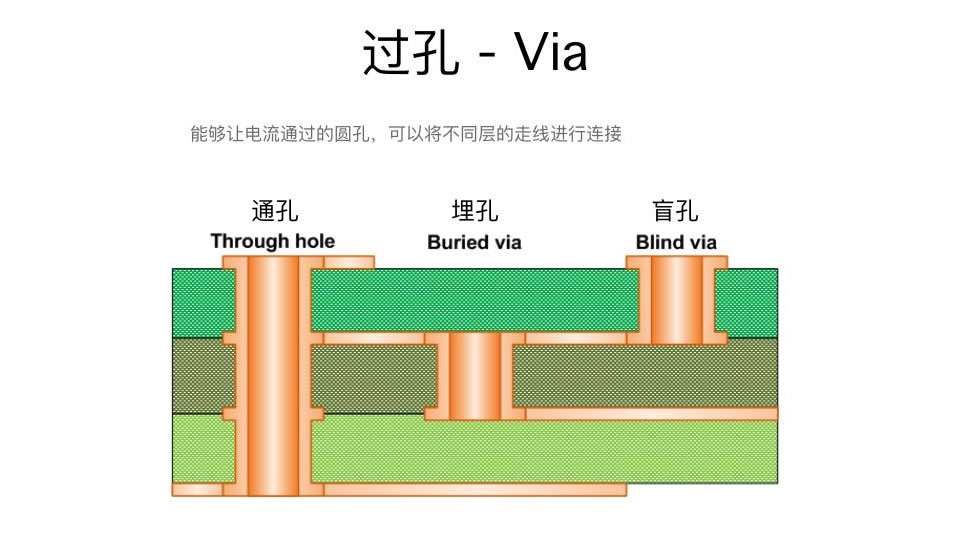

过孔的分类
过孔一般分为三类：盲孔、埋孔和通孔。
- 盲孔：位于印制电路板的顶层和底层表面，具有一定深度，用于连接表层线路和内层线路。
- 埋孔：在电路板内层，表面看不到，用于连接内部电路。
- 通孔：穿过整个电路板，常用于元件的定位和安装。
过孔的设计建议
在高速、高密度（HDI）的PCB设计中，过孔的大小尤为重要。设计者通常希望过孔越小越好，以节省布线空间和降低寄生电容。然而，孔径比的调整需要综合考虑成本、制造工艺等因素。
建议如下：
- 合理计算孔径比，确保过孔的稳定性和可靠性。
- 对于高速信号线，考虑采用较小的孔径，减少寄生电容，提高信号传输性能。
- 对于特殊要求的信号线，如电源线和地线，适当增大孔径以提高电流传输能力。
- 注意孔径的最小尺寸，避免钻孔偏离中心和电镀不均匀的问题。
- 避免孔深超过钻孔直径的6倍，以确保均匀的铜镀层。
孔径比的影响
孔径比是过孔设计中的重要参数。它是过孔孔径与钻孔周围焊盘区孔径之间的比值。孔径比的增大会导致过孔连接不牢固，可能引起信号干扰或电力供应不稳定。然而，过小的孔径比又会增加制造成本，同时也受到钻孔和电镀等工艺技术的限制。
因此，在设计过程中，需要合理选择孔径比，平衡性能和成本的关系。专业的电子工程师通常会根据具体需求进行合理规划和调整，以确保过孔的优良性能和可靠性。
过孔（via）作为电子设备中重要的连接元件，确保了电路板的稳定运行和信号传输。合理的过孔设计可以提高PCB的性能和可靠性，同时还需要注意孔径比对过孔成本和性能的影响。
我们希望本文对您了解过孔和优化设计提供了一些有用的指导。如果您有更多关于过孔的问题，欢迎随时与敬鹏联系！
