要制造出高质量的PCB,需要依赖于一项重要的工具——PCB钻头。本文将深入探讨PCB钻头的种类、使用注意事项以及其在PCB制造中的关键作用。
PCB钻头的角色

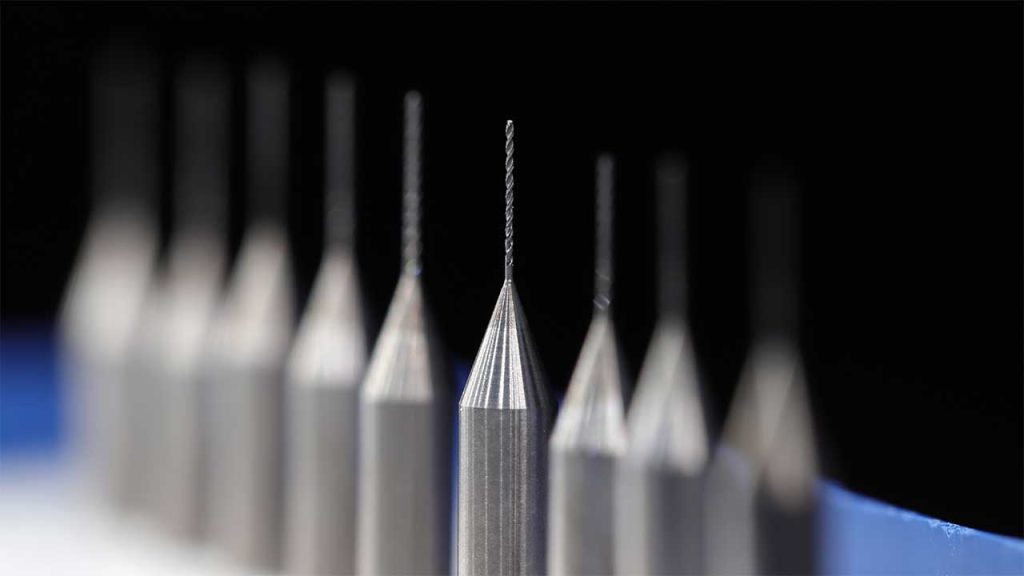

PCB钻头是用于在印刷电路板上钻孔的工具。这些钻孔将用于连接不同层次的电路和组件。印刷电路板通常由多层树脂材料组成,内部通过铜箔走线连接。
这些多层结构的制造需要在适当位置进行钻孔,以确保各层之间的连接通畅。在整个PCB制造过程中,钻孔通常占据了30%到40%的成本,这突显了其在电路板制造中的关键性。
PCB钻头的类型
PCB钻头主要分为以下三种类型:
1. 直柄麻花钻头
直柄麻花钻头适用于一般的钻孔任务。它们具有直接安装在钻床主轴上的直柄,适用于常规的PCB钻孔操作。
2. 定柄麻花钻头
定柄麻花钻头具有固定的柄部,适用于需要更高精度和稳定性的任务。这些钻头通常用于要求孔位精度极高的PCB制造。
3. 定柄铲形(undercut)钻头
铲形钻头具有特殊的形状,用于创造底部凹陷的孔。这对于某些PCB设计中需要的特殊要求非常重要。
使用PCB钻头的注意事项
为了确保PCB钻头的性能和寿命,以下是一些使用注意事项:
- 钻头应安装在特制的包装盒内,以防止振动和碰撞。
- 在使用时,应将钻头立即安装到钻床的弹簧夹头上或自动更换的刀具库中。使用后应迅速放回包装盒中。
- 测量钻头直径时,应使用非接触式测量仪器,如工具显微镜,以避免切削刃与机械式测量仪器接触而受损。
- 需要定期检查主轴和弹簧夹头的同心度以及弹簧夹头的夹紧力。同心度不良可能导致小直径钻头断裂和孔径偏大,而夹紧力不足可能导致实际转速与设定的转速不符,或夹头与钻头之间打滑。
PCB钻头是PCB制造中的制胜利器,它们决定了钻孔的质量和精度,直接影响电路板的性能和可靠性。选择高品质的硬质合金材料制成的PCB钻头,具有高刚性、高精度和长寿命等优良特性,对于生产高质量的PCB至关重要。
通过遵循正确的使用方法和注意事项,制造商可以确保PCB钻头的性能,提高生产效率,生产出更可靠的PCB电路板。
5个常见问题FAQs
什么是PCB钻头?
PCB钻头是用于在印刷电路板上钻孔的工具,用于连接不同层次的电路和组件。
PCB钻头有哪些类型?
PCB钻头主要分为直柄麻花钻头、定柄麻花钻头和定柄铲形(undercut)钻头。
为什么PCB制造中需要使用PCB钻头?
PCB钻头用于在多层PCB中创建连接孔,确保电路板的各层之间能够连接。
如何保养PCB钻头?
PCB钻头应存放在包装盒中,使用后应迅速放回包装盒。还需要定期检查同心度和夹紧力。
为什么PCB钻头的材料很重要?
PCB钻头的材料直接影响其刚性、精度和寿命,选择高品质的硬质合金材料非常重要。
