不同的应用需要不同类型的PCB板材料，以确保电子产品的性能和可靠性。敬鹏电子将详细介绍如何选择适合的PCB板材料，涵盖了从传统的FR4到高频PCB和金属基板的各种选项。
了解PCB板材料的重要性
PCB板材料是电子产品的基础，它承载了电子元件、连接电路以及传输信号的重要任务。选择适当的PCB板材料对产品的性能、可靠性和成本都有重要影响。以下是选择PCB板材料时需要考虑的关键因素：
1. 玻璃化转变温度（Tg）
Tg是材料的玻璃化温度，表示材料从固体状态变为玻璃状状态的温度。对于电路工作在高温环境下的应用，选择Tg较高的基材是必要的，以确保PCB板不会失去机械强度和电性能。
2. 热膨胀系数（CTE）
热膨胀系数是材料随温度升高而膨胀的程度。由于X、Y和厚度方向的热膨胀系数不一致，如果选择CTE较高的材料，容易导致PCB板变形，甚至可能造成金属化孔断裂和元件损坏。
3. 耐热性
耐热性是PCB板在高温环境下的表现。一般要求PCB板能够承受250℃／50S的高温，以满足特殊应用的需求。
4. 平整度
对于表面贴装技术（SMT）的PCB板，平整度是一个关键因素。PCB板的翘曲度要求通常非常严格，一般要求<0.0075mm／mm，以确保元件的正确安装和连接。
5. 电气性能
电气性能包括介电常数、介质损耗、绝缘电阻、耐电压强度和抗电弧性能。高频电路需要选择介电常数高、介质损耗小的材料，以确保信号传输的稳定性和可靠性。
各种PCB板材料的选择
1. FR4环氧玻璃纤维基板
FR4是最常见的PCB板材料之一，广泛应用于一般的电子产品中。它具有良好的绝缘性能、机械强度和耐热性。然而，FR4的Tg相对较低，不适合高温环境下的应用。
2. 聚酰亚胺玻璃纤维基板
对于高温或挠性PCB板的应用，聚酰亚胺玻璃纤维基板是一个理想的选择。它具有较高的Tg和耐热性，适用于需要在极端条件下工作的电子产品。

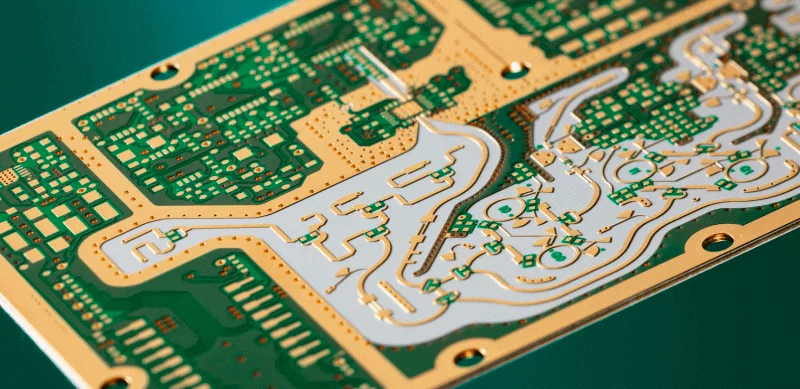

3. 聚四氟乙烯玻璃纤维基板
高频PCB板通常需要采用聚四氟乙烯（PTFE）基板，因为PTFE具有极低的介电常数和介质损耗，适用于高频信号传输。这些板材在通信和射频应用中得到广泛应用。

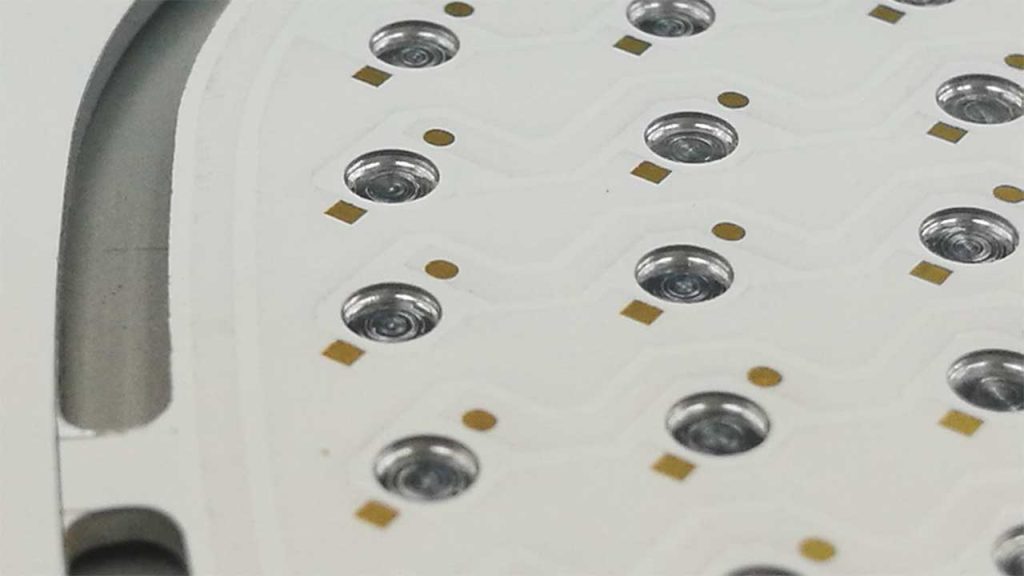

4. 金属基板
对于散热要求高的电子产品，金属基板是一个理想的选择。金属基板可以有效地散热，防止电子元件过热，提高产品的性能和可靠性。
选择适合的PCB板材料对电子产品的性能至关重要。不同的应用需要不同类型的PCB板材料，因此在选择之前，必须充分考虑温度要求、机械强度、热膨胀系数、电气性能等因素。正确选择PCB板材料将有助于确保产品的质量和可靠性，降低生产成本。
常见问题解答
1. 什么是PCB板材料的Tg？
Tg是PCB板材料的玻璃化转变温度，表示材料从固体状态转变为玻璃状状态的温度。它影响材料在高温环境下的性能。
2. 为什么高频电路需要选择低介电常数的材料？
高频电路需要稳定的信号传输，低介电常数的材料可以减少信号的传输损耗，提高性能。
3. 金属基板如何提高散热性能？
金属基板可以有效地吸收和传导热量，因此能够提高电子产品的散热性能，防止元件过热。
4. 如何测试PCB板的平整度？
PCB板的平整度通常通过插入测试针并测量翘曲度来测试，以确保符合要求。
5. 选择PCB板材料时还需要考虑哪些因素？
除了本文提到的因素外，还需要考虑成本、生产工艺、可用性等因素，以综合评估PCB板材料的选择。
